Cảm Biến Động Cơ: Thành Phần Không Thể Thiếu Của Hệ Thống Điều Khiển Ô Tô



Chào mừng quý độc giả, những người đam mê và không ngừng tìm hiểu về thế giới công nghệ ô tô đầy phức tạp và hấp dẫn. Trong bài viết chuyên sâu này, chúng ta sẽ cùng nhau khám phá một “mắt xích” quan trọng, một thành phần tưởng chừng nhỏ bé nhưng lại đóng vai trò tối thượng trong việc định hình hiệu suất, an toàn và mức tiêu thụ nhiên liệu của mỗi chiếc xe hiện đại: đó chính là Cảm Biến Động Cơ. Với tư cách là một chuyên gia trong lĩnh vực này, tôi sẽ chia sẻ những kiến thức chuyên sâu, được tổng hợp từ các nguồn uy tín, nhằm mang đến một cái nhìn toàn diện và sâu sắc nhất về cấu trúc, nguyên lý hoạt động và tầm quan trọng của các cảm biến trong hệ thống điều khiển ô tô.

Cảm Biến Động Cơ: Nền Tảng Của Hệ Thống Điều Khiển Hiện Đại

Trong bối cảnh công nghệ ô tô ngày càng phát triển, động cơ không chỉ đơn thuần là bộ phận tạo ra lực đẩy mà còn là một hệ thống phức tạp, được điều khiển bởi hàng loạt các thông số và dữ liệu. Để đảm bảo động cơ hoạt động ở trạng thái tối ưu nhất, hệ thống điều khiển điện tử (ECU – Engine Control Unit) cần có khả năng “cảm nhận” được môi trường xung quanh và các thông số vận hành nội tại của động cơ. Đây chính là lúc vai trò của cảm biến trở nên không thể thiếu.

Định Nghĩa và Nguyên Lý Hoạt Động Cơ Bản

Cảm biến, theo định nghĩa chung, là một thiết bị có khả năng chuyển đổi các thông tin về môi trường hoặc trạng thái vật lý (như nhiệt độ, từ trường, tốc độ, áp suất, vị trí, nồng độ khí…) thành tín hiệu điện, quang học hoặc các dạng tín hiệu khác mà hệ thống điều khiển, cụ thể là ECU, có thể nhận diện và xử lý. Chúng đóng vai trò như “giác quan” của hệ thống, cung cấp dữ liệu đầu vào cần thiết để đưa ra các quyết định điều khiển.

Nguyên lý hoạt động của các cảm biến thường dựa trên các hiệu ứng vật lý hoặc hóa học đặc trưng. Ví dụ, một cảm biến từ hoạt động dựa trên nguyên lý cảm ứng điện từ, nơi sự thay đổi của từ trường (do sự di chuyển của vật kim loại) tạo ra dòng điện cảm ứng. Tương tự, một cảm biến nhiệt độ có thể sử dụng nguyên lý thay đổi điện trở theo nhiệt độ (thermistor), hay cảm biến áp suất có thể dựa trên biến dạng của vật liệu dưới tác động của lực. Trong ngữ cảnh động cơ ô tô, các cảm biến sẽ “cảm nhận” những thay đổi cực nhỏ về vị trí của các bộ phận quay, tốc độ di chuyển, nhiệt độ của chất lỏng, áp suất của khí, hoặc nồng độ các chất trong khí thải, sau đó chuyển đổi chúng thành tín hiệu điện để truyền về ECU.

Tầm Quan Trọng Không Thể Thiếu Trong Hệ Thống Ô Tô

Nếu ví ECU là “bộ não” của động cơ, thì cảm biến chính là những “giác quan” thu thập thông tin cho bộ não ấy. Không có cảm biến, ECU sẽ không thể “biết” được tình trạng hiện tại của động cơ và môi trường hoạt động, dẫn đến việc điều khiển trở nên mù quáng và kém hiệu quả.

Sự tích hợp của cảm biến vào hệ thống điều khiển động cơ đã mang lại những bước tiến vượt bậc:

• Hiệu suất tối ưu: ECU có thể điều chỉnh thời điểm phun nhiên liệu, đánh lửa, hoặc điều khiển các van biến thiên một cách chính xác theo từng mili giây, đảm bảo động cơ đạt công suất và mô-men xoắn cao nhất trong mọi điều kiện vận hành.
• Tiết kiệm nhiên liệu: Bằng cách duy trì tỷ lệ hòa khí tối ưu và tối ưu hóa quá trình đốt cháy, cảm biến giúp giảm đáng kể lượng nhiên liệu tiêu thụ.
• Giảm thiểu khí thải: Khả năng kiểm soát chính xác quá trình đốt cháy và điều chỉnh các hệ thống xử lý khí thải (như EGR, bộ chuyển đổi xúc tác) giúp xe đạt các tiêu chuẩn khí thải nghiêm ngặt.
• An toàn và bảo vệ động cơ: Cảm biến liên tục giám sát các thông số quan trọng, phát hiện sớm các hiện tượng bất thường như kích nổ, quá nhiệt, áp suất dầu thấp… để ECU kịp thời can thiệp, bảo vệ các chi tiết đắt tiền của động cơ khỏi hư hỏng nghiêm trọng.

Khám Phá Các Loại Cảm Biến Động Cơ Chủ Chốt Trong Ô Tô

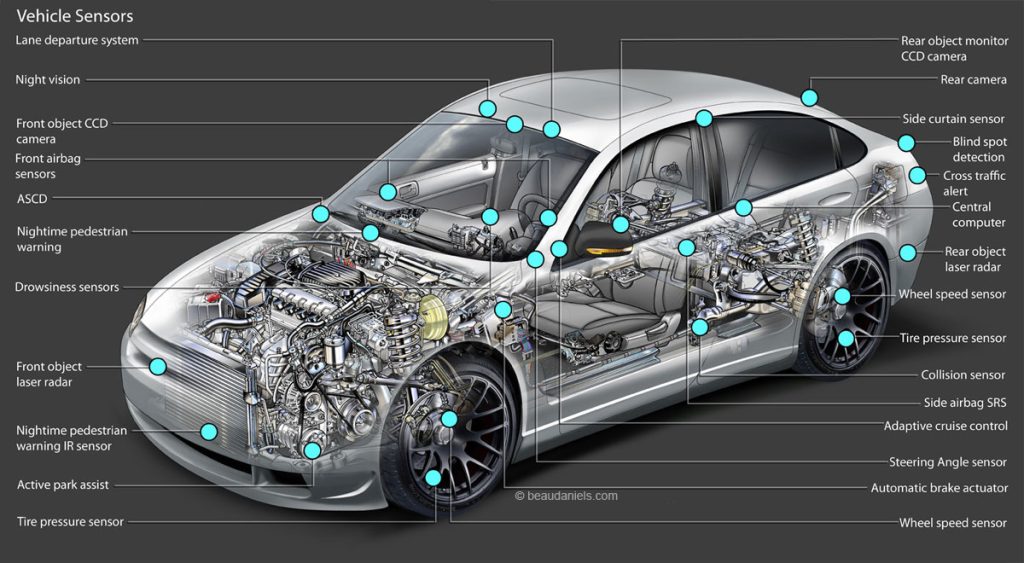

Hệ thống động cơ hiện đại được trang bị hàng chục loại cảm biến khác nhau, mỗi loại đảm nhiệm một chức năng riêng biệt. Dưới đây là những loại cảm biến quan trọng nhất mà mọi người đam mê ô tô đều nên tìm hiểu.

Cảm Biến Vị Trí Trục Khuỷu (Crankshaft Position Sensor – CKP)

• Chức năng: Đây có thể nói là một trong những cảm biến quan trọng bậc nhất. CKP có nhiệm vụ xác định chính xác vị trí góc quay và tốc độ quay của trục khuỷu. Dữ liệu này là cơ sở để ECU tính toán thời điểm phun nhiên liệu và đánh lửa một cách đồng bộ với chuyển động của piston.
• Nguyên lý hoạt động: Hầu hết các cảm biến CKP hiện đại sử dụng nguyên lý từ tính hoặc hiệu ứng Hall. Một bánh răng răng cưa (reluctor wheel) được gắn trên trục khuỷu. Khi trục khuỷu quay, các răng của bánh răng này đi qua một cảm biến từ (gồm nam châm vĩnh cửu và cuộn dây). Sự thay đổi của từ thông khi răng đi qua sẽ tạo ra các xung điện áp cảm ứng. ECU đếm số xung và phân tích tần số của chúng để xác định tốc độ và vị trí góc quay của trục khuỷu. Một răng bị khuyết trên bánh răng thường được dùng làm điểm tham chiếu để ECU xác định điểm chết trên (TDC) của xi lanh số 1.
• Hậu quả khi hỏng: Khi CKP hỏng, động cơ có thể không khởi động được, hoặc xe đang chạy bị chết máy đột ngột do ECU không thể xác định vị trí trục khuỷu để điều khiển hệ thống đánh lửa và phun nhiên liệu.

Cảm Biến Vị Trí Trục Cam (Camshaft Position Sensor – CMP)

• Chức năng: Cảm biến CMP xác định vị trí góc quay của trục cam, từ đó giúp ECU nhận diện được kỳ nạp/xả của từng xi lanh và điều chỉnh thời điểm phun nhiên liệu, đánh lửa cho phù hợp. Nó cũng rất quan trọng đối với các hệ thống điều khiển van biến thiên (VVT/VVT-i).
• Nguyên lý hoạt động: Tương tự như CKP, CMP cũng thường hoạt động dựa trên từ tính hoặc hiệu ứng Hall. Một đĩa cảm biến có các rãnh hoặc răng được gắn trên trục cam. Khi đĩa quay, cảm biến phát hiện sự thay đổi và tạo ra tín hiệu điện. ECU sử dụng tín hiệu này cùng với tín hiệu từ CKP để đồng bộ hóa hoạt động của các xi lanh.
• Hậu quả khi hỏng: Hỏng CMP có thể khiến động cơ khó khởi động, tăng mức tiêu hao nhiên liệu, giảm công suất hoặc đèn “Check Engine” sáng.

Cảm Biến Kích Nổ (Knock Sensor)

• Chức năng: Kích nổ là hiện tượng nhiên liệu tự bốc cháy trước khi bugi đánh lửa, gây ra âm thanh va đập mạnh và có thể phá hủy động cơ. Cảm biến kích nổ được thiết kế để phát hiện những rung động bất thường này.
• Nguyên lý hoạt động: Cảm biến kích nổ thường là loại cảm biến áp điện (piezoelectric). Khi có rung động do kích nổ, vật liệu áp điện bên trong cảm biến sẽ tạo ra một tín hiệu điện áp tỷ lệ với cường độ rung động. Tín hiệu này được gửi về ECU.
• Phản ứng của ECU: Khi nhận tín hiệu kích nổ, ECU sẽ ngay lập tức điều chỉnh thời điểm đánh lửa lùi lại (retard ignition timing) để ngăn chặn hiện tượng này, bảo vệ động cơ khỏi hư hại.

Cảm Biến Tốc Độ Động Cơ/Ô Tô (Engine/Vehicle Speed Sensor – VSS)

• Chức năng: VSS đo tốc độ quay của động cơ (RPM) hoặc tốc độ di chuyển của xe. Dữ liệu này được sử dụng cho nhiều hệ thống khác nhau như đồng hồ tốc độ, hệ thống ABS, hệ thống kiểm soát hành trình (cruise control), hộp số tự động (để điều khiển thời điểm chuyển số).
• Nguyên lý hoạt động: Có nhiều loại VSS, phổ biến là loại cảm ứng từ hoặc Hall. Khi một bánh răng kim loại hoặc một vòng từ tính quay qua cảm biến, nó tạo ra các xung điện. Số xung trên một đơn vị thời gian tỷ lệ với tốc độ quay.
• Hậu quả khi hỏng: Khi VSS hỏng, đồng hồ tốc độ có thể không hoạt động, hệ thống ABS bị lỗi, hoặc hộp số tự động chuyển số không đúng.

Cảm Biến Lưu Lượng Khí Nạp (Mass Air Flow Sensor – MAF)

• Chức năng: MAF đo chính xác lượng không khí đi vào động cơ. Đây là thông số cực kỳ quan trọng để ECU tính toán lượng nhiên liệu cần phun vào, đảm bảo tỷ lệ hòa khí tối ưu cho quá trình đốt cháy.
• Nguyên lý hoạt động: Hầu hết MAF sử dụng nguyên lý dây nóng hoặc phim nóng. Một dây kim loại (hoặc phim) được làm nóng đến một nhiệt độ nhất định. Khi không khí đi qua, nó làm mát dây/phim. Dòng điện cần thiết để duy trì nhiệt độ ổn định tỷ lệ thuận với khối lượng không khí đi qua. ECU chuyển đổi dòng điện này thành dữ liệu lưu lượng khí.
• Hậu quả khi hỏng: Hỏng MAF có thể gây ra hiện tượng động cơ chạy không tải không ổn định, mất công suất, tăng tiêu hao nhiên liệu, hoặc khó khởi động.

Cảm Biến Oxy (Oxygen Sensor – O2 Sensor / Lambda Sensor)

• Chức năng: Cảm biến O2 đo nồng độ oxy còn sót lại trong khí thải sau khi quá trình đốt cháy diễn ra. Đây là “mắt xích” quan trọng nhất trong việc kiểm soát lượng khí thải và đảm bảo hiệu quả của bộ chuyển đổi xúc tác.
• Nguyên lý hoạt động: Cảm biến O2 thường là loại zirconia hoặc titania. Cảm biến zirconia tạo ra một điện áp tỷ lệ với sự chênh lệch nồng độ oxy giữa khí thải và không khí bên ngoài. Nếu hỗn hợp giàu nhiên liệu (ít oxy), điện áp cao; nếu nghèo nhiên liệu (nhiều oxy), điện áp thấp. Cảm biến titania thay đổi điện trở theo nồng độ oxy. ECU sử dụng tín hiệu này để “điều chỉnh” lượng nhiên liệu phun vào một cách liên tục (fuel trim), duy trì tỷ lệ hòa khí lý tưởng (stoichiometric ratio).
• Hậu quả khi hỏng: Hỏng O2 sensor sẽ làm tăng đáng kể mức tiêu hao nhiên liệu, tăng lượng khí thải độc hại và làm hỏng bộ chuyển đổi xúc tác.

Cảm Biến Nhiệt Độ Nước Làm Mát Động Cơ (Engine Coolant Temperature Sensor – ECT)

• Chức năng: ECT đo nhiệt độ của nước làm mát động cơ. Thông tin này được ECU sử dụng để điều chỉnh thời điểm phun nhiên liệu (phun nhiều hơn khi động cơ nguội), thời điểm đánh lửa, điều khiển quạt làm mát và các hệ thống khác.
• Nguyên lý hoạt động: ECT thường là một nhiệt điện trở (thermistor) có điện trở thay đổi theo nhiệt độ. Khi nhiệt độ nước làm mát tăng, điện trở của cảm biến giảm và ngược lại. ECU nhận tín hiệu điện áp thay đổi này để xác định nhiệt độ.
• Hậu quả khi hỏng: Khi ECT hỏng, động cơ có thể khó khởi động nguội, tăng tốc kém, hoặc quạt làm mát hoạt động không đúng cách.

Vai Trò Toàn Diện Của Cảm Biến Động Cơ Trong Hệ Thống Điều Khiển Điện Tử (ECU)

Sự phát triển của công nghệ cảm biến đã biến ECU từ một bộ điều khiển đơn giản thành một trung tâm xử lý dữ liệu phức tạp, có khả năng điều khiển động cơ với độ chính xác và hiệu quả chưa từng có.

Thu Thập Dữ Liệu: “Giác Quan” Của Động Cơ

Cảm biến động cơ hoạt động như những “giác quan” tinh nhạy, liên tục quét và thu thập dữ liệu về mọi khía cạnh của quá trình vận hành. Từ vị trí của các bộ phận quay (trục khuỷu, trục cam), tốc độ di chuyển, nhiệt độ của các chất lỏng, áp suất trong đường nạp, cho đến nồng độ khí thải, tất cả đều được cảm biến chuyển đổi thành tín hiệu điện và truyền về ECU theo thời gian thực. Khả năng thu thập dữ liệu nhanh chóng và chính xác này là nền tảng cho mọi quyết định điều khiển tiếp theo của ECU.

Tối Ưu Hóa Hiệu Suất và Tiết Kiệm Nhiên Liệu

Dựa trên hàng ngàn điểm dữ liệu thu thập được mỗi giây từ các cảm biến, ECU thực hiện các phép tính phức tạp để điều chỉnh hàng loạt thông số quan trọng:

• Thời điểm phun nhiên liệu: ECU điều chỉnh lượng nhiên liệu phun vào và thời điểm phun để phù hợp với tải trọng động cơ, tốc độ, nhiệt độ và lượng không khí nạp vào. Điều này đảm bảo quá trình đốt cháy hiệu quả, tối ưu hóa công suất và giảm thiểu tiêu hao nhiên liệu.
• Thời điểm đánh lửa: Dựa trên tín hiệu từ CKP, CMP và Knock Sensor, ECU điều chỉnh thời điểm đánh lửa chính xác đến từng độ góc quay, nhằm đạt được hiệu suất đốt cháy cao nhất mà vẫn tránh được hiện tượng kích nổ gây hại.
• Điều khiển van biến thiên (VVT/VVT-i): Đối với các động cơ có hệ thống VVT, cảm biến CMP giúp ECU điều chỉnh độ mở/đóng của van nạp/xả để tối ưu hóa quá trình nạp/xả khí ở các dải tốc độ khác nhau, cải thiện mô-men xoắn ở vòng tua thấp và công suất ở vòng tua cao.
• Điều khiển van EGR (Exhaust Gas Recirculation): Cảm biến giúp ECU kiểm soát lượng khí thải được đưa trở lại buồng đốt để giảm nhiệt độ đốt cháy và hạn chế hình thành oxit nitơ (NOx) – một loại khí thải độc hại.

Bảo Vệ Động Cơ và Giảm Thiểu Khí Thải

Ngoài việc tối ưu hóa hiệu suất, cảm biến còn đóng vai trò sống còn trong việc bảo vệ động cơ và giảm tác động đến môi trường:

• Phát hiện sự cố: Khi cảm biến phát hiện các thông số vượt quá giới hạn an toàn (ví dụ: nhiệt độ quá cao, áp suất dầu quá thấp, kích nổ nghiêm trọng), chúng sẽ gửi tín hiệu cảnh báo đến ECU. ECU có thể kích hoạt đèn “Check Engine” trên bảng điều khiển, hạn chế công suất động cơ (limp home mode) hoặc thậm chí tắt máy để ngăn ngừa hư hỏng nghiêm trọng hơn.
• Kiểm soát khí thải: Đặc biệt là cảm biến Oxy, chúng giúp ECU duy trì tỷ lệ hòa khí lý tưởng để bộ chuyển đổi xúc tác hoạt động hiệu quả nhất, chuyển hóa các chất độc hại trong khí thải (CO, HC, NOx) thành các chất ít độc hơn (CO2, H2O, N2), góp phần bảo vệ môi trường và tuân thủ các tiêu chuẩn khí thải ngày càng khắt khe.

Ưu Điểm Vượt Trội và Những Hạn Chế Cần Lưu Ý

Mặc dù mang lại vô vàn lợi ích, cảm biến động cơ cũng không phải là không có những ưu và nhược điểm riêng.

Những Lợi Ích Không Thể Phủ Nhận

• Tăng hiệu suất và tiết kiệm nhiên liệu: Đây là lợi ích rõ ràng nhất, động cơ hoạt động mạnh mẽ hơn với ít nhiên liệu hơn.
• Đảm bảo động cơ hoạt động ổn định và giảm phát thải: Nhờ khả năng điều khiển chính xác, động cơ ít bị rung giật, hoạt động mượt mà hơn, đồng thời lượng khí thải độc hại được giảm thiểu đáng kể.
• Giảm nguy cơ hư hỏng, tăng tuổi thọ động cơ: Việc phát hiện sớm và xử lý kịp thời các sự cố tiềm ẩn giúp kéo dài tuổi thọ của các bộ phận động cơ, giảm chi phí sửa chữa lớn.
• Nâng cao trải nghiệm lái: Động cơ phản ứng nhanh nhạy hơn, vận hành êm ái hơn, mang lại trải nghiệm lái xe tốt hơn.

Thách Thức và Hạn Chế Trong Môi Trường Hoạt Động

• Ảnh hưởng bởi môi trường làm việc khắc nghiệt: Cảm biến động cơ phải hoạt động trong môi trường cực kỳ khắc nghiệt: nhiệt độ cao, rung động liên tục, tiếp xúc với dầu mỡ, bụi bẩn, hơi ẩm và hóa chất. Điều này có thể làm giảm tuổi thọ của chúng.
• Độ nhạy cảm: Một số cảm biến rất nhạy cảm với sự nhiễm bẩn hoặc hư hại vật lý nhỏ, có thể dẫn đến tín hiệu không chính xác.
• Khi cảm biến bị hỏng, động cơ có thể không hoạt động ổn định hoặc không khởi động được: Một cảm biến hỏng có thể gửi tín hiệu sai lệch hoặc không gửi tín hiệu gì, khiến ECU nhận thông tin sai và điều khiển sai, gây ra các triệu chứng như giảm công suất, tăng tiêu thụ nhiên liệu, chạy không tải không ổn định, hoặc thậm chí là không thể khởi động xe. Việc chẩn đoán và thay thế cảm biến hỏng thường đòi hỏi công cụ và kiến thức chuyên môn.

Bảo Dưỡng Định Kỳ: Chìa Khóa Nâng Cao Tuổi Thọ và Hiệu Quả Hoạt Động

Để đảm bảo các cảm biến động cơ luôn hoạt động hiệu quả và kéo dài tuổi thọ, việc bảo dưỡng và kiểm tra định kỳ là vô cùng cần thiết.

• Vệ sinh định kỳ: Một số cảm biến như MAF, cảm biến O2 có thể bị bám bẩn theo thời gian, ảnh hưởng đến độ chính xác. Việc vệ sinh định kỳ bằng dung dịch chuyên dụng có thể giúp cải thiện hiệu suất.
• Kiểm tra dây dẫn và giắc cắm: Rung động và nhiệt độ có thể làm lỏng hoặc hỏng dây dẫn, giắc cắm của cảm biến. Kiểm tra thường xuyên để đảm bảo kết nối chắc chắn.
• Chẩn đoán bằng thiết bị chuyên dụng: Khi có dấu hiệu bất thường (đèn “Check Engine” sáng, động cơ yếu, hao xăng…), việc sử dụng máy chẩn đoán chuyên dụng để đọc mã lỗi và kiểm tra dữ liệu trực tiếp từ cảm biến là cách hiệu quả nhất để xác định nguyên nhân.
• Thay thế khi cần thiết: Không nên cố gắng sửa chữa các cảm biến đã hỏng nặng, việc thay thế bằng cảm biến chất lượng tốt là giải pháp an toàn và hiệu quả nhất.

Kết Luận

Cảm biến động cơ thực sự là “mắt xích” không thể thiếu trong hệ thống điều khiển ô tô hiện đại. Chúng là những “giác quan” tinh vi, cung cấp dữ liệu sống còn giúp ECU “hiểu” và điều khiển động cơ một cách chính xác, mang lại hiệu suất tối ưu, tiết kiệm nhiên liệu, giảm phát thải và tăng cường độ bền bỉ. Với tốc độ phát triển công nghệ như vũ bão, vai trò của cảm biến sẽ ngày càng trở nên quan trọng hơn nữa, là chìa khóa để mở ra những thế hệ ô tô thông minh và thân thiện với môi trường trong tương lai. Việc hiểu rõ về chúng không chỉ giúp chúng ta vận hành xe hiệu quả hơn mà còn là bước đầu để trở thành một người tiêu dùng thông thái và một chuyên gia thực thụ trong ngành ô tô.
