Tổng Hợp Trạm Sạc Xe Điện EV: “Trạm Y Tế” & Hệ Thống Sạc AC/DC
Trong kỷ nguyên chuyển đổi năng lượng và bùng nổ của xe điện, khái niệm “trạm y tế” dành cho xe điện – tức các trạm sạc – đang trở thành trụ cột không thể thiếu của hạ tầng giao thông hiện đại. Đây không chỉ là nơi cung cấp năng lượng mà còn là điểm tựa vững chắc, đảm bảo sự vận hành liên tục và bền bỉ cho phương tiện di chuyển xanh. Việc hiểu rõ về cấu tạo, phân loại, và cách thức hoạt động của các trạm sạc là yếu tố then chốt giúp tối ưu hóa trải nghiệm sử dụng xe điện, đồng thời mở ra những cơ hội phát triển mới cho ngành công nghiệp ô tô và năng lượng.
Định Nghĩa và Tầm Quan Trọng
Về bản chất, trạm sạc xe điện là một cơ sở hạ tầng chuyên biệt được thiết kế để truyền tải điện năng từ lưới điện quốc gia hoặc các nguồn năng lượng tái tạo vào bộ pin của xe điện. Chức năng cốt lõi của nó là đảm bảo rằng pin xe luôn được nạp đầy đủ, duy trì hiệu suất hoạt động và kéo dài tuổi thọ. Trong bối cảnh Việt Nam đang thúc đẩy mạnh mẽ lộ trình chuyển đổi sang xe điện, vai trò của các trạm sạc càng trở nên thiết yếu. Chúng không chỉ giải quyết bài toán về “phạm vi lo lắng” (range anxiety) mà còn là nền tảng để khuyến khích người dân mạnh dạn hơn trong việc chuyển đổi sang phương tiện không phát thải. Sự phát triển đồng bộ giữa số lượng xe điện và mạng lưới trạm sạc chính là chìa khóa để đạt được mục tiêu phát triển bền vững.
Cấu Tạo Cơ Bản của Một Trạm Sạc Hiện Đại
Một trạm sạc xe điện, dù là loại dân dụng hay công cộng, đều được cấu thành từ nhiều bộ phận quan trọng, hoạt động hài hòa để đảm bảo quá trình sạc diễn ra an toàn và hiệu quả:
- Công tắc nguồn và hệ thống ngắt mạch tự động: Đây là lớp bảo vệ đầu tiên, giúp kiểm soát dòng điện vào/ra và tự động ngắt kết nối trong trường hợp xảy ra sự cố bất thường như quá tải, đoản mạch, hoặc rò rỉ điện.
- Bộ quản lý nguồn điện (Power Management Unit): Là “bộ não” của trạm sạc, có nhiệm vụ điều tiết điện áp, cường độ dòng điện, và tần số để phù hợp với yêu cầu của pin xe. Đặc biệt, ở các trạm sạc DC, bộ phận này còn chứa bộ biến đổi AC-DC công suất lớn.
- Cầu chì bảo vệ: Một tầng bảo vệ bổ sung nhằm ngăn chặn dòng điện quá mức gây hư hỏng thiết bị và đảm bảo an toàn cháy nổ.
- Đầu nối sạc (Charging Connector): Là giao diện vật lý kết nối trạm sạc với cổng sạc của xe. Các đầu nối này phải tuân thủ các tiêu chuẩn quốc tế để đảm bảo khả năng tương thích với nhiều mẫu xe khác nhau.
- Hệ thống giao tiếp thông minh (Communication System): Cho phép trạm sạc và xe điện “trao đổi” thông tin liên tục về trạng thái pin, nhiệt độ, yêu cầu sạc, từ đó điều chỉnh tốc độ và chế độ sạc tối ưu. Hệ thống này cũng có thể kết nối với các nền tảng quản lý tập trung để giám sát, thanh toán và cung cấp dịch vụ cho người dùng.
Các Tiêu Chuẩn An Toàn Quốc Tế Áp Dụng tại Việt Nam
Để đảm bảo an toàn tuyệt đối cho người dùng và thiết bị, các trạm sạc tại Việt Nam, đặc biệt là của các nhà cung cấp lớn như VinFast hay EV One, đều tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quốc tế. Điều này bao gồm:
- ISO-15118: Tiêu chuẩn quan trọng cho phép giao tiếp “plug-and-charge” (cắm và sạc) an toàn giữa xe và trạm sạc, đồng thời hỗ trợ các tính năng tiên tiến như sạc hai chiều (V2G – Vehicle-to-Grid).
- IEC 61851: Chuẩn kỹ thuật quốc tế quy định các yêu cầu chung đối với hệ thống sạc xe điện, bao gồm các chế độ sạc, các biện pháp bảo vệ chống điện giật, và độ bền cơ học.
- Các chuẩn cổng sạc phổ biến: Cụ thể là CCS 2 (Combined Charging System Type 2) cho sạc DC và Type 2 cho sạc AC. Việc áp dụng các chuẩn này không chỉ tạo ra sự đồng bộ, thuận tiện cho người dùng mà còn đảm bảo tính tương thích và an toàn trên toàn hệ thống.
- Khả năng chống rò rỉ điện, chống cháy nổ và chống thấm nước: Các trạm sạc được thiết kế với chỉ số bảo vệ IP cao (Ingress Protection) để chịu được điều kiện thời tiết khắc nghiệt của Việt Nam (nắng nóng, mưa ẩm). Cơ chế tự ngắt khi có sự cố bất thường hoặc khi pin đầy cũng là một phần không thể thiếu của các tiêu chuẩn an toàn này, giúp bảo vệ tối đa tuổi thọ pin xe.
Phân Tích Chuyên Sâu Các Công Nghệ Sạc: AC và DC – Điểm Khác Biệt Mấu Chốt
Sự khác biệt cơ bản giữa các loại trạm sạc nằm ở loại dòng điện mà chúng cung cấp: dòng điện xoay chiều (AC) và dòng điện một chiều (DC). Việc nắm rõ đặc điểm của từng loại sẽ giúp người dùng lựa chọn phương án sạc phù hợp nhất với nhu cầu và điều kiện của mình.
Sạc AC (Dòng Điện Xoay Chiều): Giải Pháp Tiện Nghi Cho Mọi Ngày
Sạc AC, hay còn gọi là sạc chậm hoặc sạc dân dụng, là phương pháp sạc phổ biến nhất tại gia đình và các điểm sạc công cộng tốc độ thấp đến trung bình.
Cơ chế hoạt động:
Nguồn điện từ lưới điện quốc gia là dòng điện xoay chiều (AC). Khi xe được kết nối với trạm sạc AC, dòng điện AC này được truyền trực tiếp vào bộ sạc tích hợp bên trong xe (On-Board Charger – OBC). Pin xe điện chỉ có thể tiếp nhận dòng điện một chiều (DC), do đó, bộ OBC có nhiệm vụ chuyển đổi dòng điện AC thành DC. Tốc độ chuyển đổi và công suất của bộ OBC sẽ quyết định tốc độ sạc cuối cùng.
Ưu điểm:
- Tiện lợi và dễ tiếp cận: Có thể lắp đặt tại nhà với chi phí thấp (sạc cấp 1 với ổ cắm thông thường hoặc cấp 2 với bộ sạc chuyên dụng).
- Bảo vệ pin: Quá trình sạc chậm, ít sinh nhiệt, giúp kéo dài tuổi thọ của pin xe.
- Công suất đa dạng: Phổ biến ở các mức 3.6 kW, 7.2 kW, 11 kW, và 22 kW. Đối với ô tô điện, mức 11 kW là khá phổ biến, cho phép sạc đầy pin trong khoảng vài giờ (từ 3 đến 8 tiếng tùy dung lượng pin và công suất bộ sạc trên xe).
- Chi phí lắp đặt và vận hành thấp hơn so với trạm sạc DC.
Nhược điểm:
- Thời gian sạc lâu: Đây là hạn chế lớn nhất của sạc AC, không phù hợp cho những chuyến đi dài hoặc khi cần nạp năng lượng khẩn cấp.
Ứng dụng điển hình: Sạc qua đêm tại nhà, sạc tại nơi làm việc, các bãi đỗ xe công cộng, trung tâm thương mại nơi xe có thể đậu trong vài giờ.
Sạc DC (Dòng Điện Một Chiều): Đột Phá Về Tốc Độ và Hiệu Quả
Sạc DC, hay còn gọi là sạc nhanh hoặc sạc siêu nhanh, là giải pháp lý tưởng cho những người cần nạp năng lượng nhanh chóng cho xe điện của mình.
Cơ chế hoạt động:
Khác với sạc AC, trạm sạc DC được trang bị một bộ biến đổi điện AC-DC công suất lớn ngay tại trạm. Bộ biến đổi này sẽ chuyển đổi nguồn điện AC từ lưới thành dòng điện DC ngay lập tức, sau đó cung cấp trực tiếp dòng điện DC này vào pin xe mà không cần thông qua bộ OBC trên xe. Điều này loại bỏ giới hạn về công suất của bộ OBC và cho phép cung cấp dòng điện lớn hơn rất nhiều.
Ưu điểm:
- Tốc độ sạc vượt trội: Có thể nạp tới 80% dung lượng pin chỉ trong vòng 20-40 phút, hoặc thậm chí nhanh hơn ở các trạm siêu nhanh (vài phút cho một quãng đường di chuyển nhất định, ví dụ như trạm EV One công suất 360kW có thể nạp đủ pin để di chuyển 100km chỉ trong vài phút, tùy mẫu xe).
- Công suất cao: Từ 50 kW, 120 kW, 180 kW, đến 360 kW và thậm chí cao hơn.
- Tiết kiệm thời gian: Phù hợp cho các chuyến đi đường dài, tại các trạm dừng nghỉ trên cao tốc hoặc các điểm dịch vụ lớn.
- Tích hợp công nghệ cao: Tự động nhận diện xe, điều chỉnh dòng điện phù hợp để sạc an toàn và tối ưu hiệu suất. Sử dụng các chuẩn cổng sạc như CCS hoặc CHAdeMO.
Nhược điểm:
- Chi phí đầu tư và lắp đặt cao: Cả trạm sạc và hạ tầng điện cần thiết đều đắt hơn đáng kể.
- Tác động đến pin: Sạc nhanh thường sinh nhiệt nhiều hơn, có thể ảnh hưởng đến tuổi thọ pin nếu sử dụng quá thường xuyên hoặc không đúng cách. Tuy nhiên, các hệ thống quản lý pin hiện đại đã giảm thiểu đáng kể rủi ro này.
Ứng dụng điển hình: Các trạm sạc công cộng lớn, trạm dừng chân trên đường cao tốc, bến xe, khu đô thị đông dân cư.
Bảng So Sánh Chi Tiết Sạc AC và Sạc DC
Để có cái nhìn tổng quan và rõ ràng hơn, dưới đây là bảng so sánh chi tiết giữa hai công nghệ sạc này:
| Tiêu chí | Sạc AC (Dòng Điện Xoay Chiều) | Sạc DC (Dòng Điện Một Chiều) |
|---|---|---|
| Nguồn điện | Dòng điện xoay chiều (AC) từ lưới điện | Dòng điện một chiều (DC) được biến đổi tại trạm |
| Thiết bị chuyển đổi | Bộ chuyển đổi AC-DC tích hợp trong xe (On-Board Charger – OBC) | Bộ chuyển đổi AC-DC tích hợp trong trạm sạc |
| Tốc độ sạc | Chậm (từ 3 đến 8 giờ hoặc hơn, tùy dung lượng pin và công suất sạc) | Nhanh (từ 20 đến 40 phút cho 80% pin, hoặc nhanh hơn với trạm siêu nhanh) |
| Công suất phổ biến | 3.6 kW, 7.2 kW, 11 kW, 22 kW | 30 kW, 50 kW, 120 kW, 180 kW, 360 kW+ |
| Ứng dụng điển hình | Sạc tại nhà, sạc qua đêm, sạc tại nơi làm việc, sạc chậm tại điểm công cộng | Sạc nhanh tại trạm công cộng lớn, trạm dừng chân, khu vực đô thị đông dân cư |
| Chi phí đầu tư | Thấp hơn | Cao hơn |
| Ảnh hưởng đến pin | Ít sinh nhiệt, tốt cho tuổi thọ pin về lâu dài | Sinh nhiệt nhiều hơn, cần hệ thống quản lý pin tốt |
| Tiêu chuẩn cổng sạc | Type 2 (phổ biến) | CCS (phổ biến), CHAdeMO |
Hiện Trạng và Triển Vọng Phát Triển Hệ Thống Trạm Sạc EV tại Việt Nam
Việt Nam đang chứng kiến sự tăng trưởng mạnh mẽ của thị trường xe điện, kéo theo đó là sự đầu tư không ngừng vào hạ tầng sạc. Các chính sách khuyến khích từ chính phủ và sự vào cuộc của các doanh nghiệp lớn đã tạo nên một mạng lưới trạm sạc ngày càng hoàn thiện.

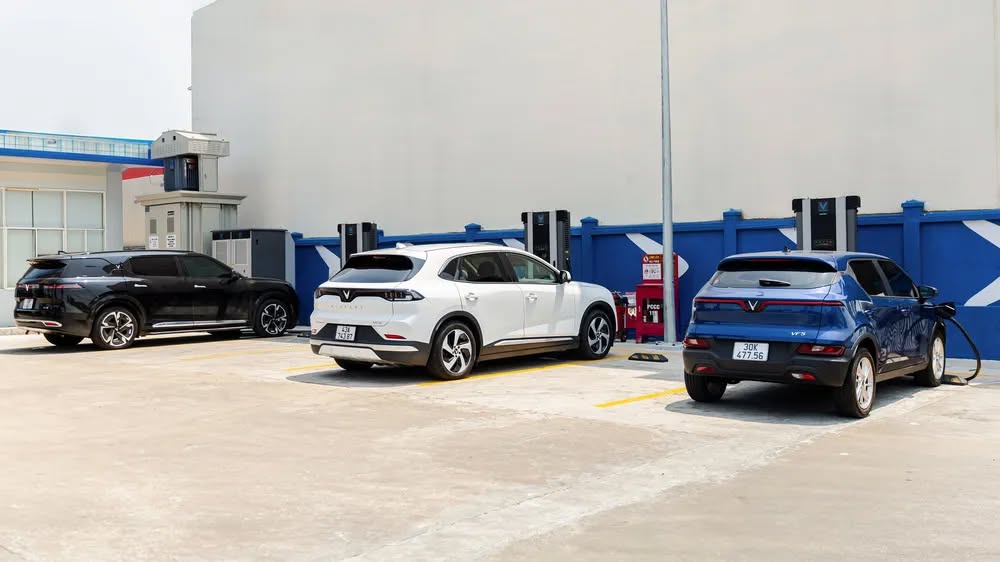

Mạng Lưới Phủ Sóng và Các Doanh Nghiệp Tiên Phong
Tính đến thời điểm hiện tại, Việt Nam đã xây dựng một mạng lưới trạm sạc phủ rộng khắp 63 tỉnh thành, với tổng số hơn 150.000 cổng sạc dành cho cả ô tô điện và xe máy điện. Sự phát triển này có công lớn từ các thương hiệu tiên phong như:
- VinFast: Là nhà sản xuất ô tô điện hàng đầu tại Việt Nam, VinFast đã triển khai một hệ thống trạm sạc độc quyền rộng khắp, đảm bảo độ phủ sóng cao và tiện lợi tối đa cho người dùng xe VinFast. Các trạm sạc của VinFast đều đạt chuẩn quốc tế, cung cấp cả sạc AC (Type 2) và sạc DC (CCS2) với nhiều mức công suất khác nhau.
- V-Green: Đây là một đơn vị quan trọng khác trong việc phát triển hạ tầng sạc công cộng, mở rộng các điểm sạc độc lập và tương thích với nhiều dòng xe điện khác nhau.
- EV One: Cung cấp dải công suất đa dạng từ 3 kW đến 360 kW, EV One đang góp phần đẩy nhanh tốc độ sạc và tối ưu hóa trải nghiệm người dùng, đặc biệt với các trụ sạc siêu nhanh có khả năng nạp 80% pin chỉ trong vài phút (tùy mẫu xe và công suất trụ).
Sự cạnh tranh và hợp tác giữa các nhà cung cấp này đang tạo ra một hệ sinh thái trạm sạc phong phú, đáp ứng đa dạng nhu cầu của người dùng, từ sạc tại nhà đến sạc nhanh công cộng.
Chính Sách Giá và Cơ Chế Quản Lý Dịch Vụ
Để tối ưu hóa việc sử dụng hạ tầng và khuyến khích người dùng có ý thức, các nhà cung cấp dịch vụ sạc tại Việt Nam đã áp dụng các chính sách giá và quy định rõ ràng:
- Giá sạc điện: Theo thông tin từ tháng 3/2024, giá sạc điện tại các trạm công cộng được niêm yết khoảng 3.858 đồng/kWh. Mức giá này được thiết lập để đảm bảo tính cạnh tranh so với chi phí nhiên liệu hóa thạch, đồng thời phản ánh chi phí đầu tư và vận hành hạ tầng.
- Phí phạt sạc quá giờ: Một điểm đáng chú ý là chính sách thu phí phạt 1.000 đồng/phút nếu xe vẫn chiếm dụng cổng sạc sau khi pin đã đầy hoặc đã có xe ra. Chính sách này nhằm mục đích khuyến khích người dùng di chuyển xe ngay sau khi sạc xong, tối ưu hóa hiệu suất sử dụng của các cổng sạc, đặc biệt tại các trạm sạc nhanh có nhu cầu cao. Đây là một biện pháp cần thiết để tránh tình trạng “chiếm dụng” tài nguyên, đảm bảo công bằng cho những người dùng khác đang chờ đợi.
Tiêu Chuẩn Kỹ Thuật và Độ Bền Bỉ Của Trạm Sạc Việt Nam
Cam kết về chất lượng và độ an toàn là yếu tố cốt lõi trong việc phát triển trạm sạc tại Việt Nam. Các trạm sạc được thiết kế để:
- Đạt chuẩn an toàn IEC, ISO: Đảm bảo các yêu cầu kỹ thuật nghiêm ngặt về điện, cơ khí và điện tử.
- Sử dụng cổng CCS2 (DC) và Type 2 (AC): Phù hợp với đa số các mẫu xe điện phổ biến trên thị trường.
- Cơ chế tự ngắt khi pin đầy: Đây là tính năng quan trọng giúp bảo vệ pin khỏi tình trạng sạc quá mức, kéo dài tuổi thọ và duy trì hiệu suất hoạt động lâu dài.
- Đạt tiêu chuẩn chống cháy nổ và thấm nước: Được kiểm định và chứng nhận để hoạt động ổn định trong mọi điều kiện khí hậu của Việt Nam, từ nắng nóng gay gắt đến mưa ẩm kéo dài. Điều này thể hiện sự nghiên cứu kỹ lưỡng về điều kiện môi trường để cung cấp giải pháp bền vững.
Quy Trình Hoạt Động Kỹ Thuật của Trạm Sạc Xe Điện
Để một chiếc xe điện được nạp đầy năng lượng, có một quy trình kỹ thuật phức tạp nhưng đồng bộ diễn ra liên tục giữa trạm sạc và xe.
Từ Nguồn Điện Lưới Đến Pin Xe
- Tiếp nhận điện nguồn: Trạm sạc nhận điện từ lưới điện quốc gia. Điện áp và dòng điện được điều chỉnh sơ bộ để phù hợp với yêu cầu của hệ thống sạc.
- Quá trình chuyển đổi điện:
- Đối với sạc AC: Dòng điện xoay chiều được truyền trực tiếp đến bộ chuyển đổi tích hợp trong xe (OBC). OBC sẽ biến đổi AC thành DC và truyền vào pin.
- Đối với sạc DC: Bộ chuyển đổi công suất cao ngay tại trạm sạc sẽ biến đổi dòng điện AC từ lưới thành DC, sau đó truyền trực tiếp dòng điện DC này vào pin xe.
- Truyền tải năng lượng: Dòng điện DC đã được chuyển đổi sẽ được dẫn qua cáp sạc và đầu nối, truyền trực tiếp vào bộ pin của xe.
Cơ Chế Giao Tiếp Thông Minh Giữa Xe và Trạm Sạc
Sạc xe điện không chỉ là việc truyền tải điện năng mà còn là một quá trình giao tiếp dữ liệu liên tục:
- Xác nhận tương thích: Ngay khi kết nối, trạm sạc và xe sẽ trao đổi thông tin để xác nhận loại sạc (AC/DC), công suất tối đa cho phép, và các thông số kỹ thuật khác.
- Giám sát và điều chỉnh: Trong suốt quá trình sạc, cả hai bên liên tục giám sát các thông số quan trọng như điện áp, cường độ dòng điện, nhiệt độ pin và trạng thái sạc (SoC). Dựa trên dữ liệu này, trạm sạc sẽ điều chỉnh tốc độ sạc (công suất đầu ra) để đảm bảo an toàn, tối ưu hiệu suất và kéo dài tuổi thọ pin. Ví dụ, khi pin gần đầy, tốc độ sạc thường sẽ giảm dần để bảo vệ pin.
- Phản hồi lỗi: Nếu có bất kỳ sự cố bất thường nào (quá nhiệt, lỗi kết nối, quá tải), hệ thống giao tiếp sẽ cảnh báo và có thể tự động ngắt kết nối để đảm bảo an toàn.
Các Biện Pháp Bảo Vệ Toàn Diện Trong Quá Trình Sạc
Để đảm bảo an toàn tối đa cho người dùng, xe và hệ thống điện, các trạm sạc được trang bị nhiều lớp bảo vệ:
- Bộ quản lý nguồn điện (Power Management Unit): Điều khiển chính xác dòng điện và điện áp đầu ra, ngăn ngừa tình trạng quá tải hoặc thiếu tải.
- Cầu chì và aptomat: Các thiết bị bảo vệ quá dòng, tự động ngắt mạch khi phát hiện dòng điện vượt ngưỡng cho phép, tránh nguy cơ cháy nổ.
- Hệ thống làm mát: Đặc biệt quan trọng đối với các trạm sạc DC công suất lớn, giúp tản nhiệt hiệu quả, duy trì nhiệt độ ổn định cho các linh kiện bên trong và cáp sạc.
- Cơ chế tự ngắt khi pin đầy: Đảm bảo pin không bị sạc quá mức, vốn có thể gây hư hại và giảm tuổi thọ pin.
- Thiết kế chống thấm nước và bụi: Với các chỉ số IP cao, trạm sạc có thể hoạt động bền bỉ trong nhiều điều kiện thời tiết.
Tất cả các yếu tố trên kết hợp lại tạo thành một quy trình hoạt động thông minh, an toàn và hiệu quả, làm nên giá trị của mỗi “trạm y tế” xe điện.
Tầm Quan Trọng và Hướng Phát Triển Của Hạ Tầng Sạc EV
Vai Trò Quyết Định Đối Với Tương Lai Di Chuyển Xanh
Các trạm sạc xe điện không chỉ là hạ tầng kỹ thuật mà còn là động lực cốt lõi cho sự phát triển của ngành xe điện. Một mạng lưới sạc dày đặc, tiện lợi và đáng tin cậy sẽ:
- Loại bỏ rào cản tâm lý: Giúp người tiêu dùng tự tin hơn khi chuyển đổi từ xe xăng sang xe điện, giải quyết nỗi lo về quãng đường di chuyển và điểm sạc.
- Thúc đẩy kinh tế xanh: Góp phần giảm lượng khí thải carbon, cải thiện chất lượng không khí đô thị và giảm sự phụ thuộc vào nhiên liệu hóa thạch.
- Tạo động lực cho đổi mới công nghệ: Sự phát triển của hạ tầng sạc cũng thúc đẩy nghiên cứu và phát triển các công nghệ pin, sạc nhanh và quản lý năng lượng thông minh hơn.
Những Tiềm Năng và Thách Thức Phía Trước
Việt Nam đang trên đà phát triển mạnh mẽ hạ tầng sạc EV, với tiềm năng rất lớn:
- Tiềm năng: Thị trường xe điện đang bùng nổ, sự vào cuộc của các tập đoàn lớn, và chính sách hỗ trợ từ chính phủ tạo điều kiện thuận lợi. Công nghệ sạc không dây, sạc hai chiều (Vehicle-to-Grid), và các giải pháp lưu trữ năng lượng tích hợp sẽ là những xu hướng tiếp theo.
- Thách thức: Mặc dù đã có sự phủ sóng rộng, mật độ trạm sạc tại một số khu vực vẫn cần được cải thiện. Áp lực lên lưới điện quốc gia khi số lượng xe điện tăng nhanh cũng là một bài toán cần giải quyết bằng cách tích hợp các giải pháp năng lượng tái tạo và quản lý tải thông minh. Chi phí đầu tư ban đầu cho các trạm sạc công suất lớn vẫn còn cao, đòi hỏi sự phối hợp giữa nhà nước và doanh nghiệp.
Tóm lại, “trạm y tế” xe điện là xương sống của hệ sinh thái di chuyển xanh. Với sự phát triển không ngừng về công nghệ và hạ tầng, Việt Nam đang vững bước trên con đường trở thành một quốc gia đi đầu trong khu vực về xe điện và giải pháp năng lượng bền vững. Việc hiểu rõ về các loại sạc, công nghệ và chính sách sẽ giúp người dùng đưa ra những quyết định sáng suốt, đồng thời đóng góp vào một tương lai di chuyển hiệu quả và thân thiện với môi trường hơn.
